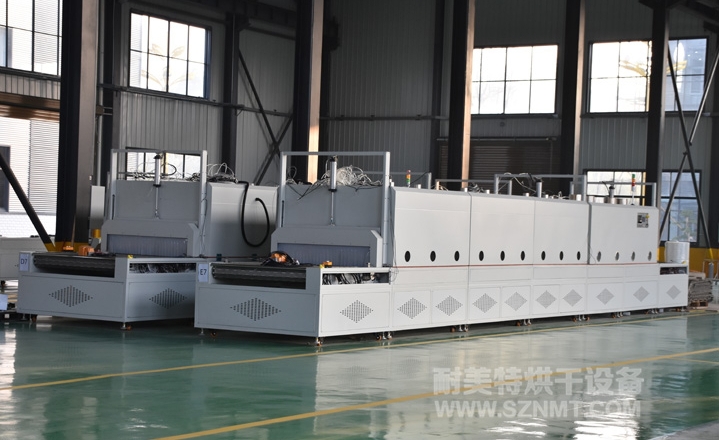

NMT-SDL-517氢电池加热自动整平固化隧道炉(山东潍柴新能源)

一、氢电池加热自动整平固化隧道炉（变频调风）主要技术参数
1、物料尺寸及重量：长度500mm（输送线宽度方向），宽度500mm（输送线输送方向），高度200mm(最后书面确定)；单重100Kg；2个1进，并排布置，间歇步进输送（手动控制），采用脚踏开关控制；物料材质：铝合金或碳钢；
2、氢电池加热自动整平固化隧道炉（变频调风）分段结构
进料段：总长1500mm，输送线轴距长1200mm，输送线宽度1300mm，单独驱动，变频调速；加热段：总长6170mm，含前后升降门，前后升降门厚度100mm；冷却段：总长3110mm，含出料升降门，升降门厚度50mm；

二、氢电池加热自动整平固化隧道炉（变频调风）结构特征参数
1、内胆材料：SUS304不锈钢板，钣金折弯焊接；表面打磨、抛光处理；
2、风道材料：SUS304不锈钢板，钣金折弯焊接；
3、保温材料：100K级高密度硅酸铝纤维棉，厚度100mm；
4、表面温度：保持恒温加热工作2h后，表面温度≤35℃；
三、氢电池加热自动整平固化隧道炉（变频调风）操作要求
1、操作方式：触摸屏操作，手动和自动可切换（手动用于调试维修）；
2、通讯接口：西门子Profinet以太网通讯（用于整条生产线自动化控制）；
3、操作位置：操作面板、显示器安装于冷却段上盖处，高度适中，方便工人操作；
